À la rescousse!
Afin d’éviter de longues attentes pour des spécifications de réparation et les frais d’ingénierie qui y sont souvent associés, Barrette Structural Distribution offre gracieusement des détails de réparation pour les situations les plus courantes. Ces détails de réparation adaptés à la solive ajourée TRIFORCE® sont simples et ne nécessitent pas de retrait ni le remplacement d’une solive entière. Les matériaux et techniques de réparation peuvent être facilement utilisés au site.
Tout télécharger
Taille du fichier zip:4 Mo

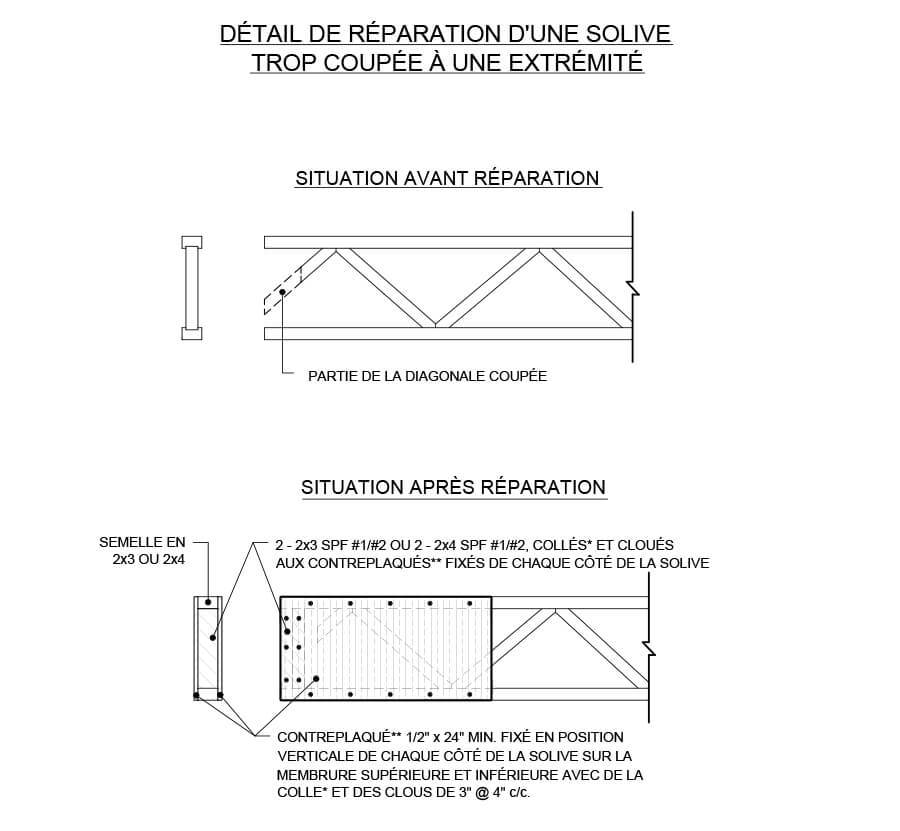

RTF-001-20
– Solive trop coupée à une extrémité

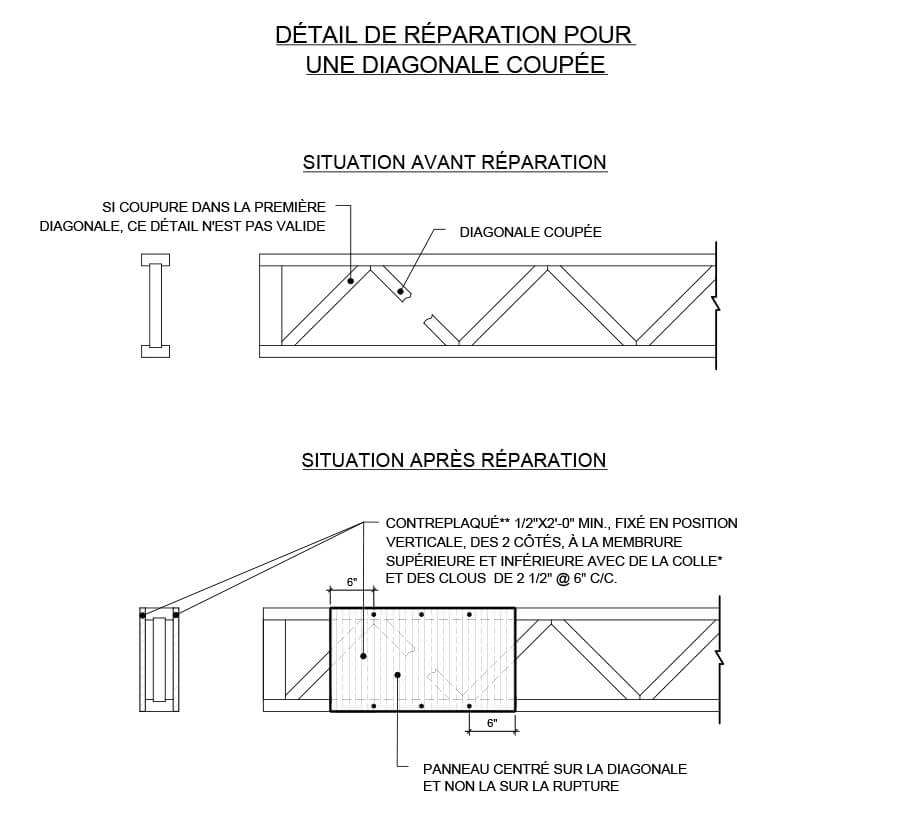

RTF-002-20
– Diagonale coupée

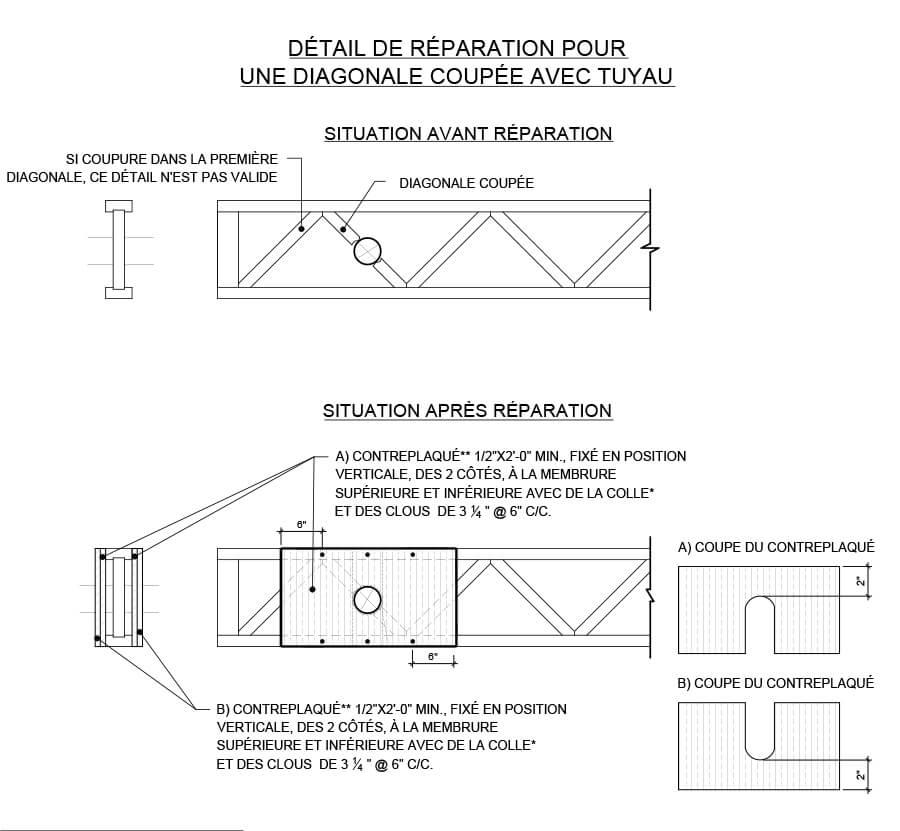

RTF-003-20
– Diagonale coupée avec tuyau

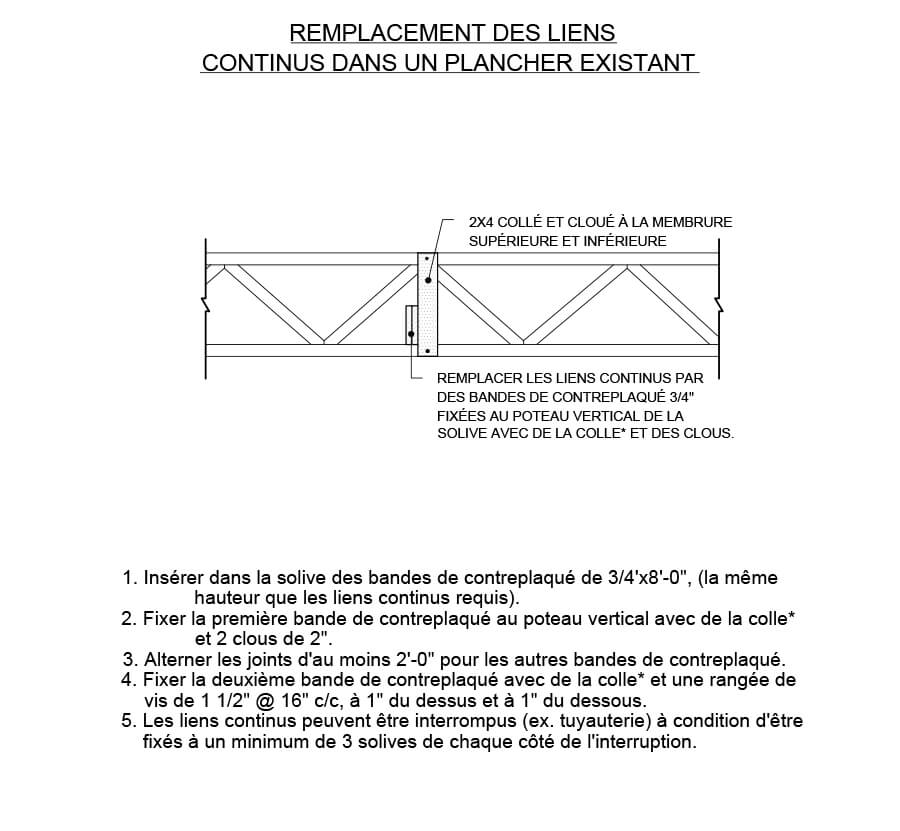

RTF-004-20
– Remplacement des liens continus dans un plancher existant

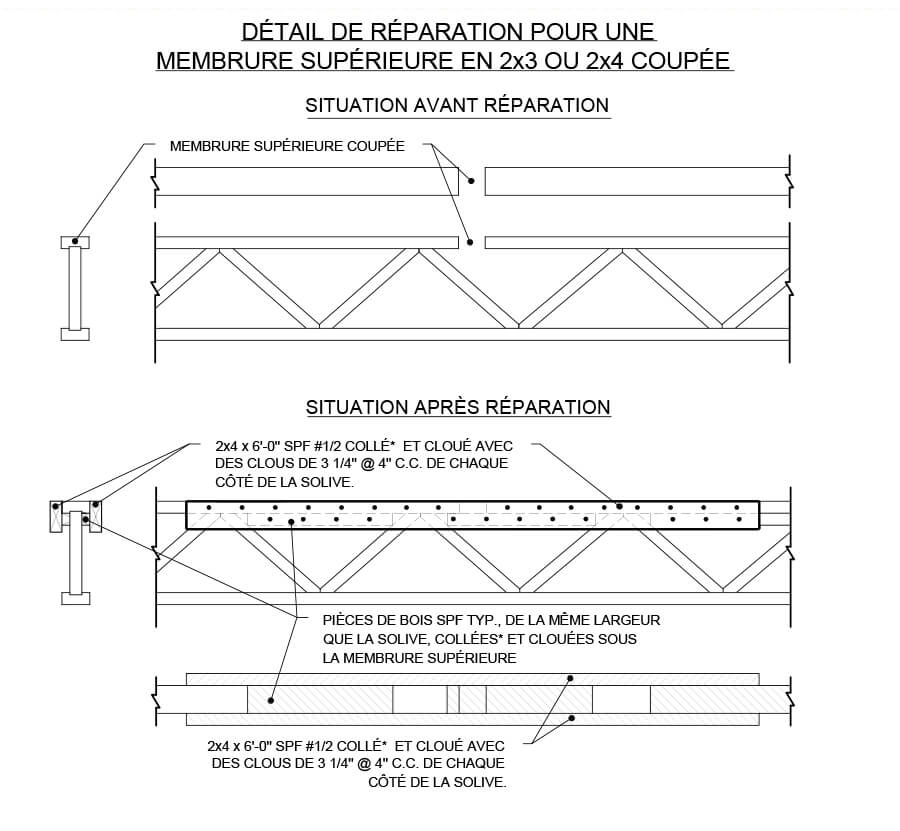

RTF-005-20
– Membrure supérieure en 2×3 ou 2×4 coupée

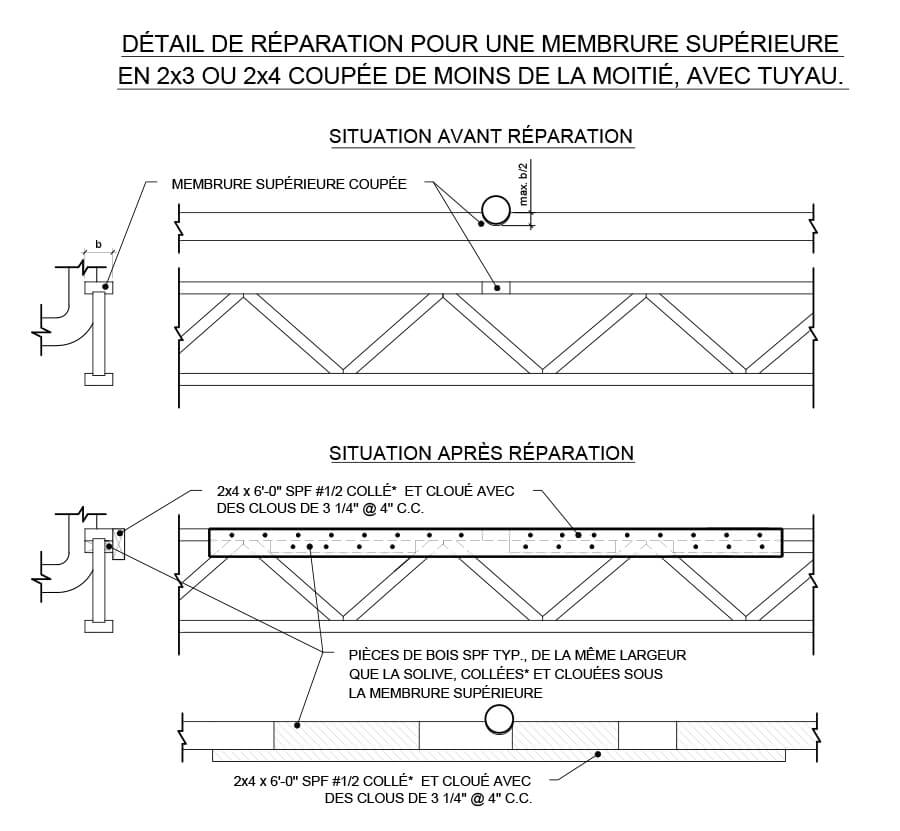

RTF-006-20
– Membrure supérieure en 2×3 ou 2×4 coupée de moins de la moitié, avec tuyau

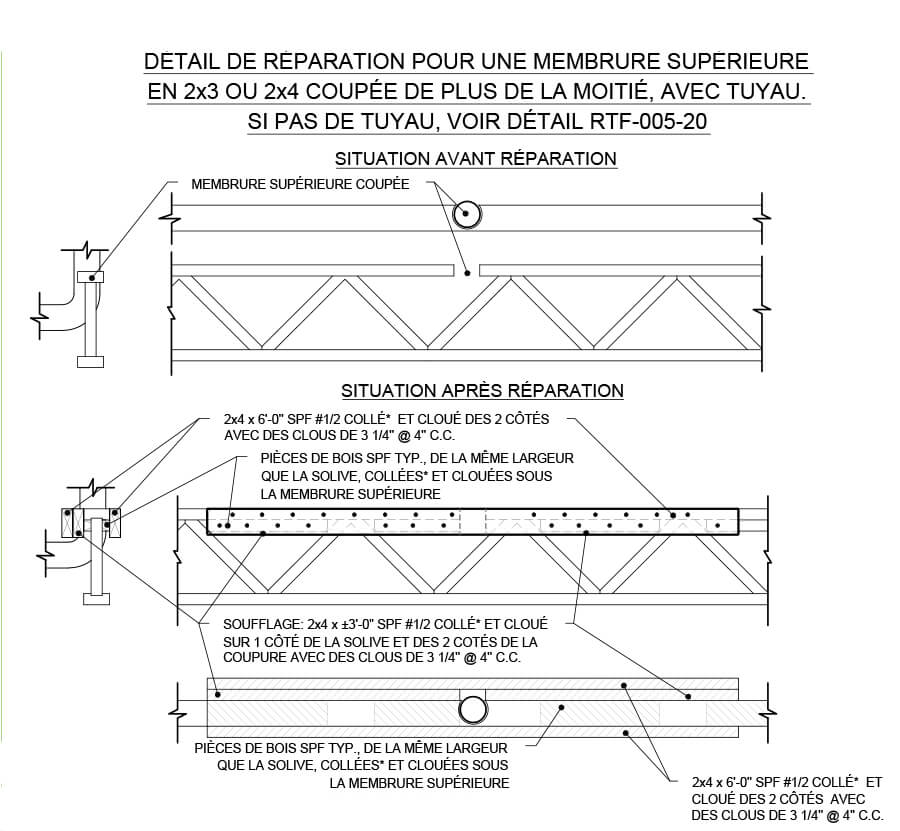

RTF-007-20
– Membrure supérieure en 2×3 ou 2×4 coupée de plus de la moitié, avec tuyau

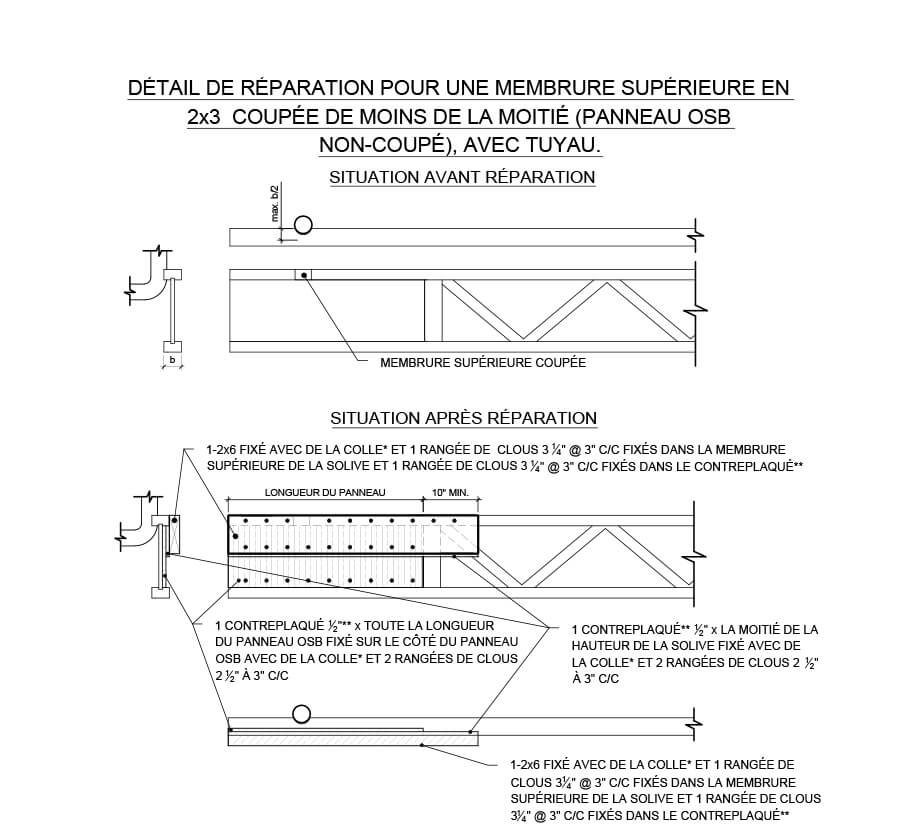

RTF-008-20
– Membrure supérieure en 2×3 ou 2×4 coupée de moins de la moitié (panneau OSB non-coupé), avec tuyau

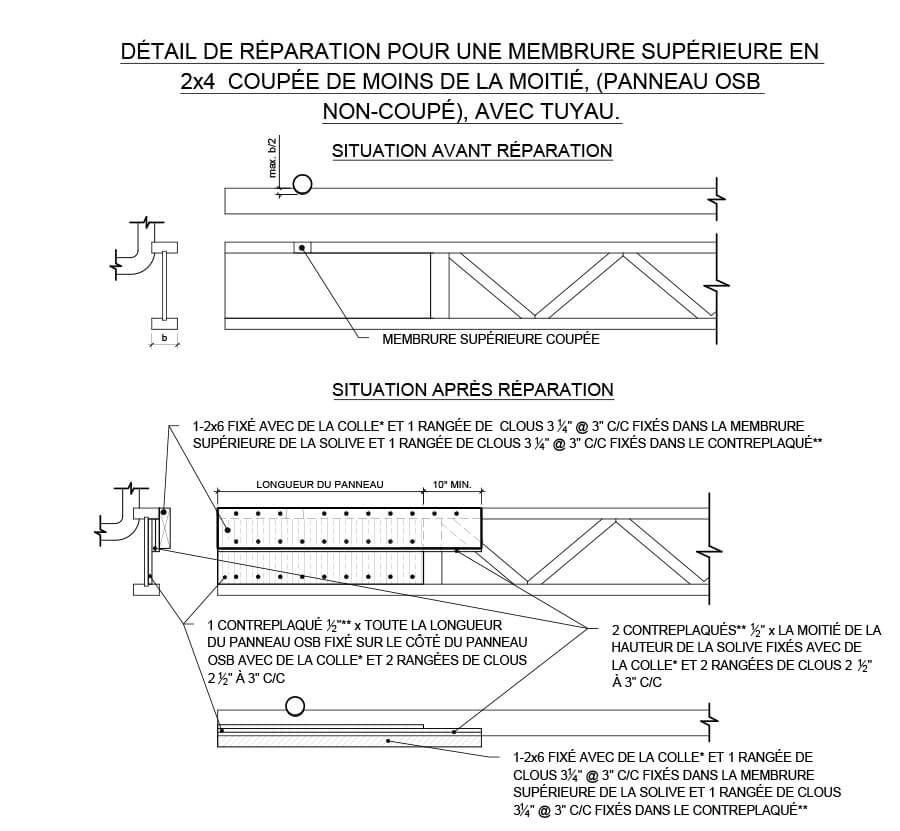

RTF-009-20
– Membrure supérieure en 2×4 coupée de moins de la moitié, (panneau OSB non-coupé), avec tuyau

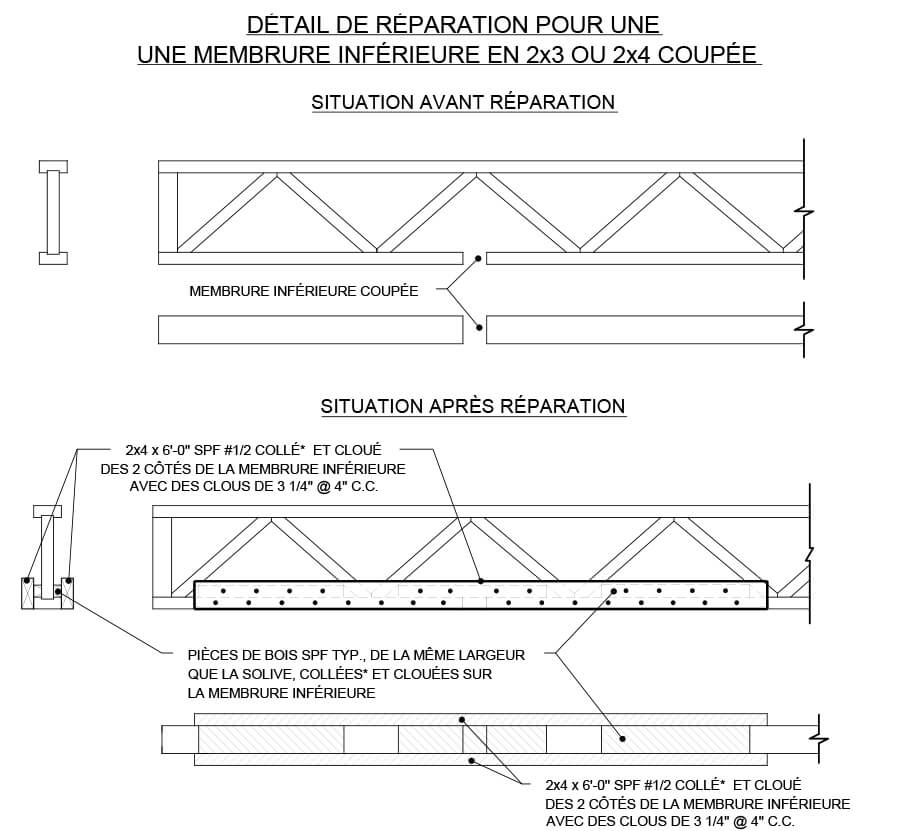

RTF-012-20
– Membrure inférieure en 2×3 ou 2×4 coupée

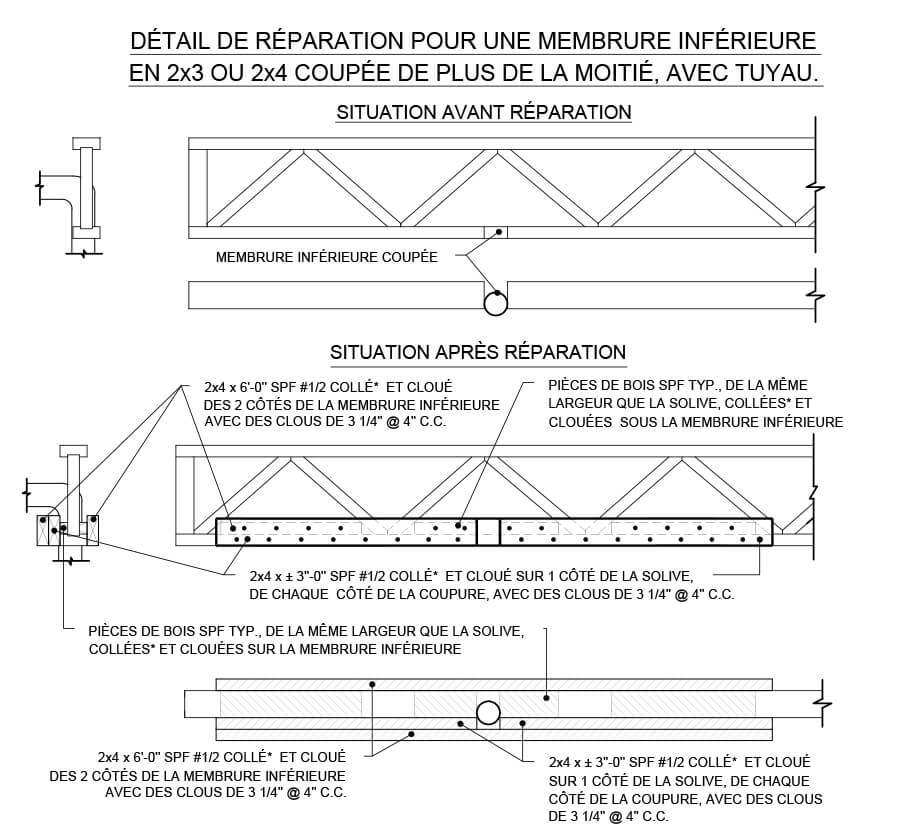

RTF-013-20
– Membrure inférieure en 2×3 ou 2×4 coupée de plus de la moitié, avec tuyau

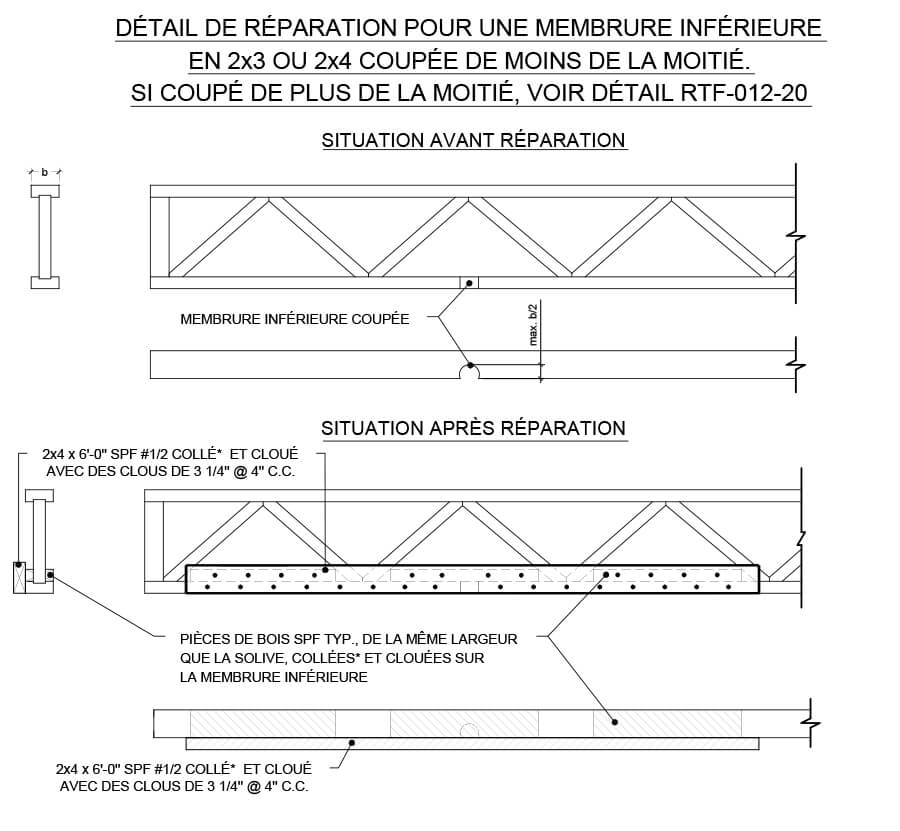

RTF-014-20
– Membrure inférieure en 2×3 ou 2×4 coupée de moins de la moitié.

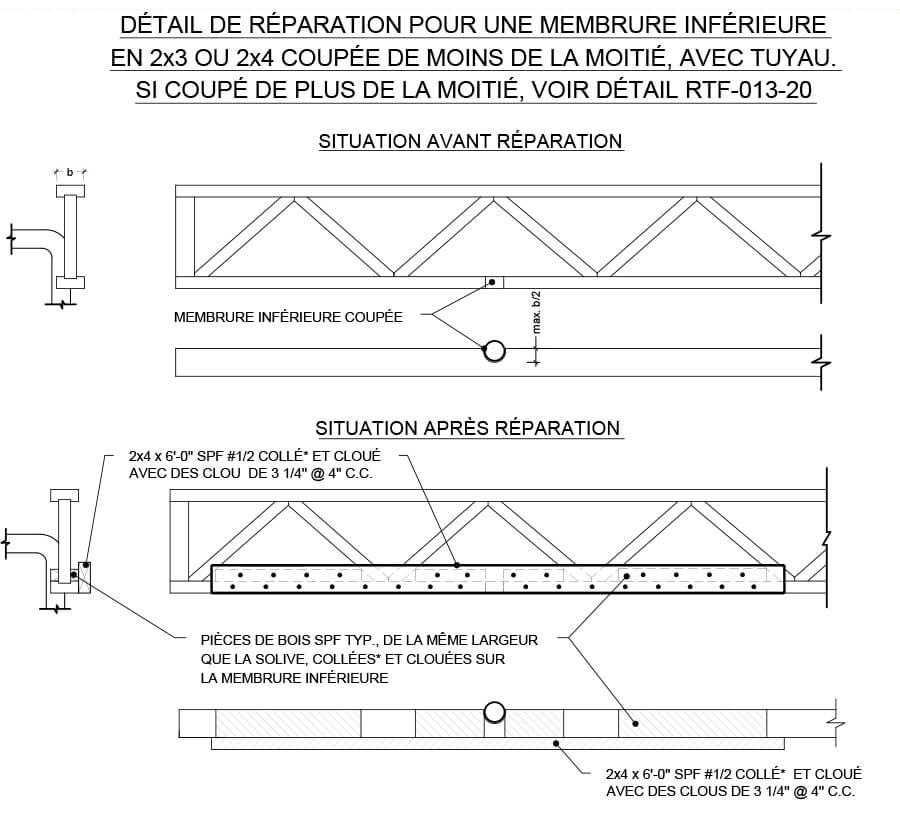

RTF-015-20
– Membrure inférieure en 2×3 ou 2×4 coupée de moins de la moitié, avec tuyau

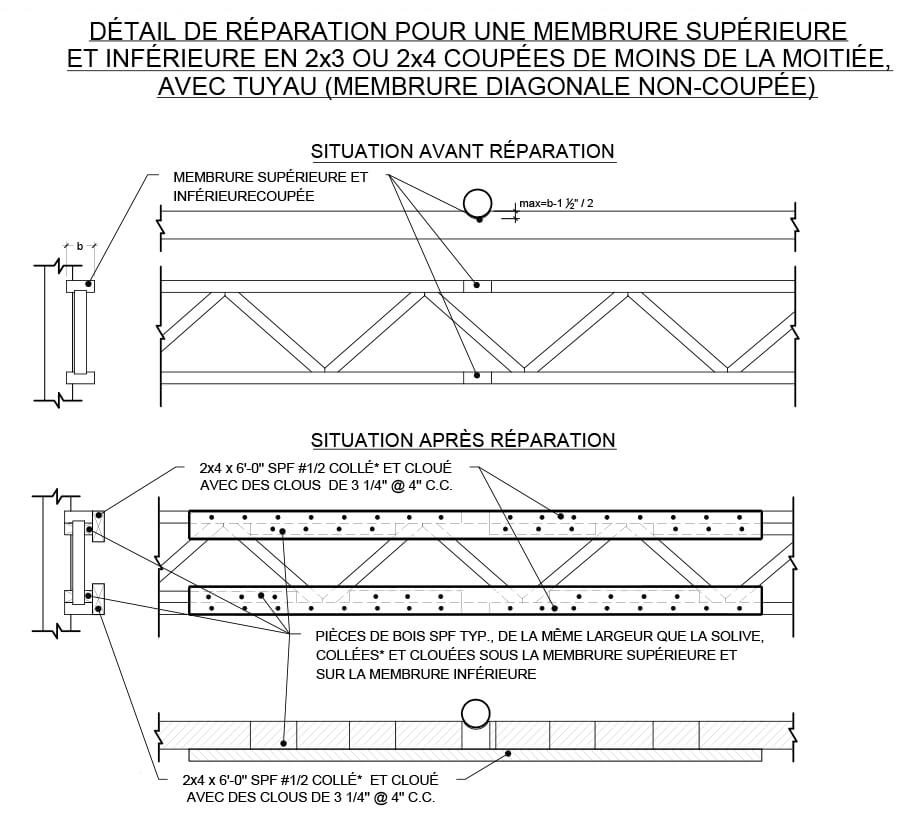

RTF-016-20
– Membrure supérieure et inférieure en 2×3 ou 2×4 coupées de moins de la moitié, avec tuyaux (diagonale non-coupée)

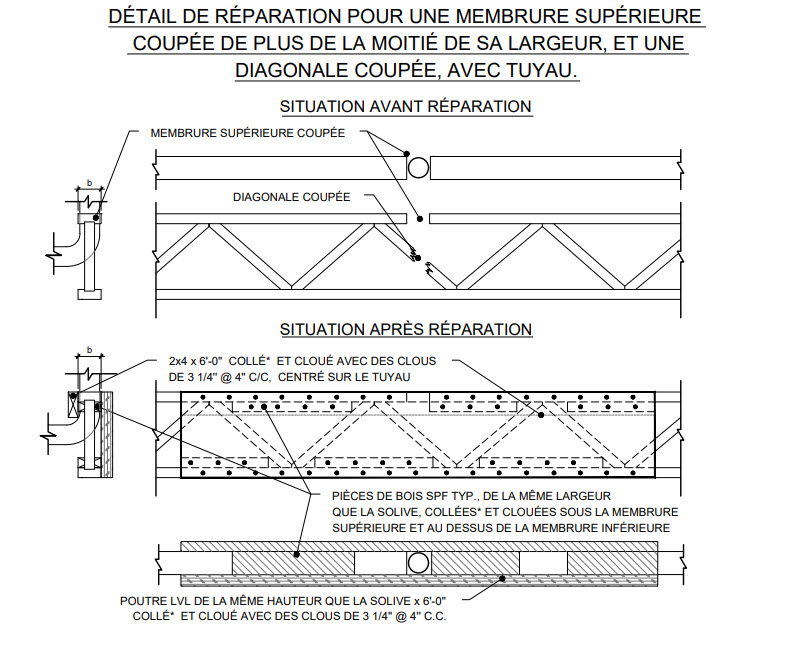

RTF-017-20
– Membrure supérieure coupée de plus de la moitié de sa largeur, et une diagonale coupée, avec tuyau

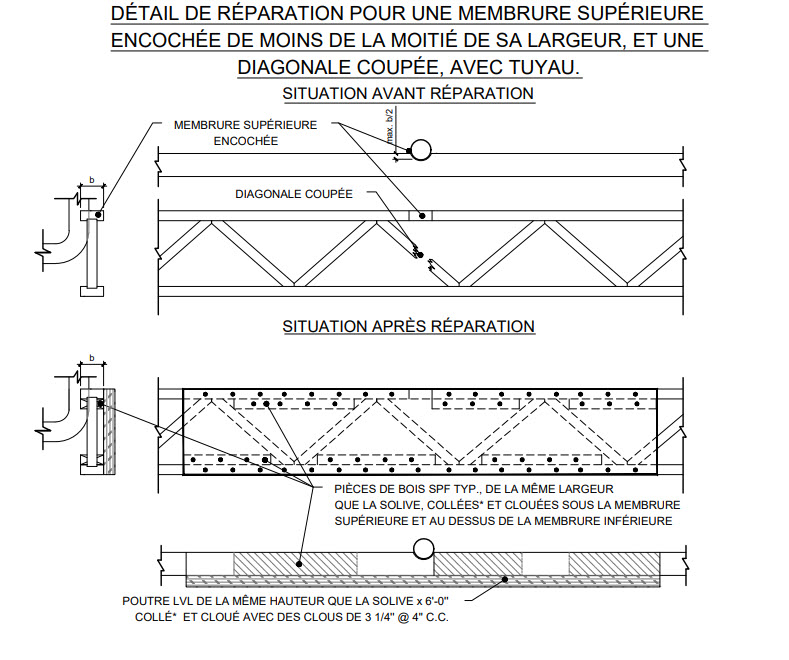

RTF-018-20
– Membrure supérieure encochée de moins de la moitié de sa largeur, et une diagonale coupée, avec tuyau
